Il TDA2615 è un circuito integrato amplificatore audio stereo Hi-Fi, originariamente progettato da Philips (ora NXP Semiconductors). È stato ampiamente utilizzato in applicazioni alimentate da rete elettrica domestica, come vecchie TV stereo e sistemi radio dedicati.
Specifiche Tecniche Principali
- Potenza d'uscita: 2 × 6 W RMS su carico da 8 O con una distorsione armonica totale (THD) dello 0.5%.
- Tensione di alimentazione: Funziona sia con alimentazione simmetrica (consigliata ±12 V, range da ±7.5 V a ±21 V) sia con alimentazione singola (fino a un massimo di 21 V).
- Guadagno interno: Fisso a 30 dB, garantendo un ottimo bilanciamento tra i due canali (0.2 dB di scarto).
- Funzione Mute: Integra un circuito automatico di mute all'accensione e allo spegnimento per evitare i classici "pop" o click nelle casse. Il mute può essere attivato anche manualmente tramite il pin 2.
- Protezioni: È protetto contro i cortocircuiti e il surriscaldamento termico.
Piedinatura (Pinout)

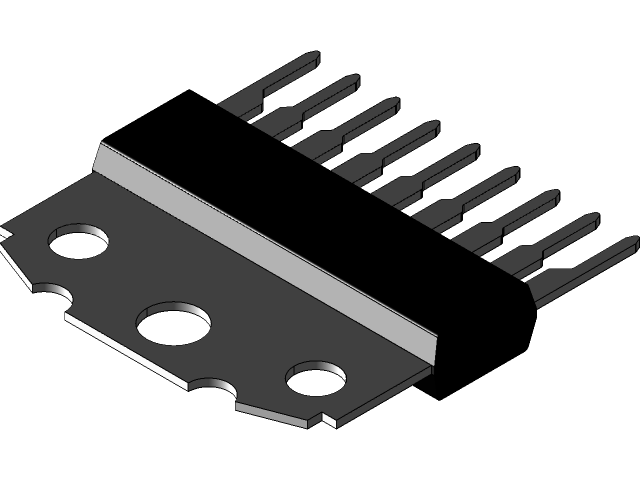

Il componente si presenta in un contenitore plastico a 9 pin in linea (SIL9MPF) dotato di aletta metallica per il dissipatore:
Pin |
Nome |
Descrizione |
|---|
1 |
-INV1 |
Ingresso non invertente - Canale 1 |
2 |
MUTE |
Ingresso controllo Mute |
3 |
1/2 VP / GND |
Riferimento di massa o metà tensione |
4 |
OUT1 |
Uscita audio - Canale 1 |
5 |
-VP |
Alimentazione negativa (o Massa in config. singola) |
6 |
OUT2 |
Uscita audio - Canale 2 |
7 |
+VP |
Alimentazione positiva |
8 |
INV1, 2 |
Ingressi invertenti comuni (retroazione) |
9 |
-INV2 |
Ingresso non invertente - Canale 2 |
