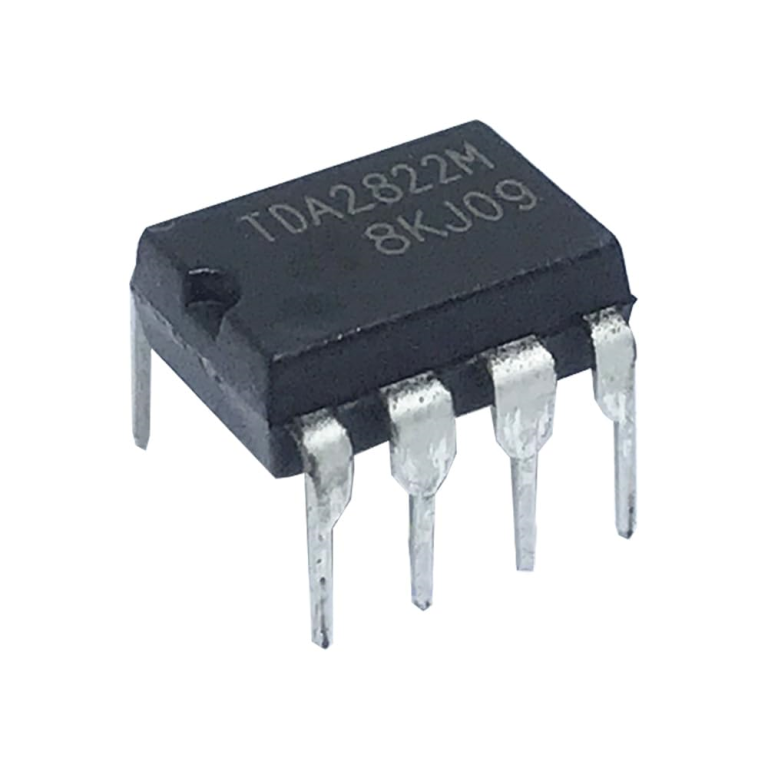

Il TDA2822M è un
circuito integrato amplificatore di potenza audio a doppio canale (stereo) a bassa tensione di vecchio stampo, storicamente progettato da
STMicroelectronics. È alloggiato in un formato
Minidip a 8 pin (DIP-8) ed è stato ampiamente utilizzato in radio portatili, vecchi lettori a cassette e piccoli altoparlanti per PC grazie alla sua capacità di funzionare a tensioni molto basse.
Di seguito trovi i dettagli tecnici principali per il chip:
Specifiche Tecniche Principali
- Tensione di alimentazione: da 1,8V a 15V DC (ideale per sistemi a batteria).
- Potenza di uscita: circa 1W per canale su un carico di 8 Ohm (a 9V), oppure utilizzabile in configurazione a ponte (BTL / Mono) per ottenere più potenza.
- Corrente di riposo: molto bassa, tipicamente 6-9 mA.
- Configurazioni: Stereo (due altoparlanti separati) o Bridge/BTL (singolo altoparlante mono ad alta efficienza).
- Distorsione armonica totale (THD): ~0,2%.
? Piedinatura (Pinout DIP-8)
Vista dall'alto, partendo dalla tacca di riferimento a sinistra:
Pin |
Nome |
Descrizione |
|---|
1 |
Output 1 |
Uscita amplificata per il Canale 1 (altoparlante sinistro). |
2 |
Vcc |
Alimentazione positiva (+). |
3 |
Output 2 |
Uscita amplificata per il Canale 2 (altoparlante destro). |
4 |
GND |
Massa / Polo negativo (-) per entrambi i canali. |
5 |
Input 2 (-) |
Ingresso invertente del Canale 2. |
6 |
Input 2 (+) |
Ingresso non-invertente del Canale 2 (Segnale Audio Destro). |
7 |
Input 1 (+) |
Ingresso non-invertente del Canale 1 (Segnale Audio Sinistro). |
8 |
Input 1 (-) |
Ingresso invertente del Canale 1 |
