Il TDA8356 è un
circuito integrato amplificatore di potenza per il pilotaggio della deflessione verticale a bassa distorsione, prodotto originariamente da
Philips Semiconductors (ora
NXP Semiconductors). Viene impiegato prevalentemente nei televisori a tubo catodico (CRT) e nei monitor a colori dotati di gioghi di deflessione da 90° e 110°, con frequenze di quadro comprese tra 50 Hz e 120 Hz.
Caratteristiche Principali
- Configurazione a ponte: Il circuito di uscita è completamente accoppiato in continua (DC) e pilota la bobina di deflessione in modalità differenziale.
- Efficienza in Classe G: Funziona con un sistema a doppia alimentazione. Utilizza una tensione standard (\(V_{P}\)) per la scansione lineare e commuta su una tensione più alta (\(V_{FB}\)) solo durante il periodo di ritorno (flyback), riducendo drasticamente la dissipazione termica.
- Protezioni integrate: Include sistemi di sicurezza contro il cortocircuito dei pin di uscita (tra loro, verso massa o verso \(V_{P}\)) e una protezione termica per evitare il surriscaldamento.

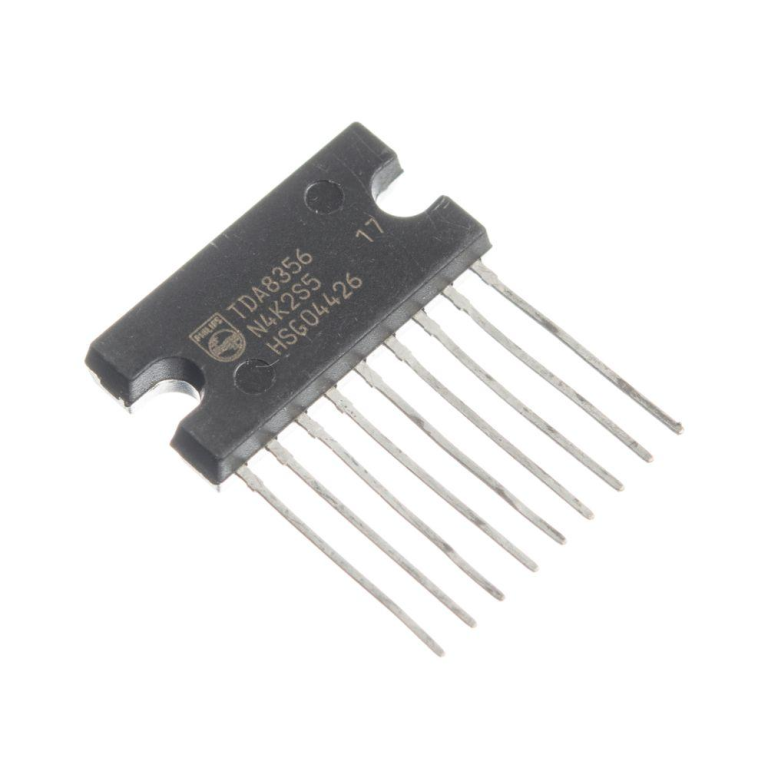

- Package: Contenitore plastico singolo in-linea a 9 pin (SIL9P o SOT131-2) munito di aletta metallica per il dissipatore
