Il

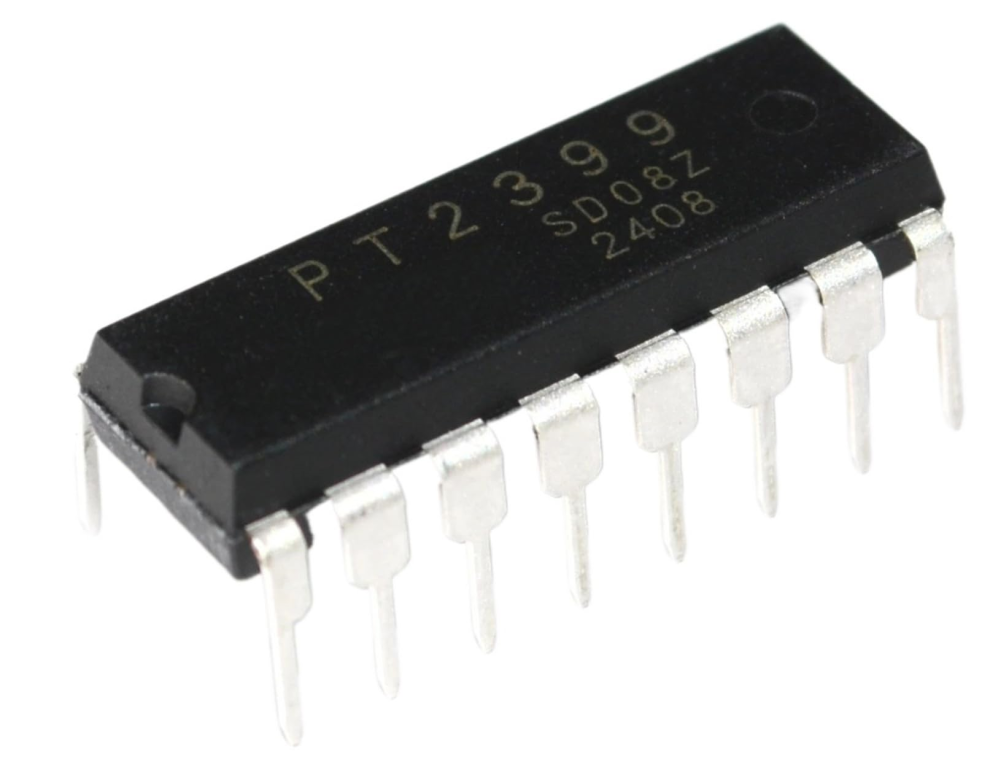

PT2399 è un
circuito integrato (IC) processore audio CMOS famosissimo nel mondo dell'elettronica fai-da-te e della musica, utilizzato principalmente per generare effetti di
eco, delay (ritardo) e riverbero.
Progettato originariamente da Princeton Technology per apparecchiature consumer come sistemi karaoke e autoradio, è diventato il componente di riferimento per la creazione di
pedali per chitarra (come molti delay di boutique "lo-fi"), moduli synth Eurorack ed effetti audio low-cost.
Come Funziona
Il chip unisce elaborazione digitale e circuitazione analogica in modo unico:
Conversione ADC: Riceve un segnale audio analogico e lo converte in un flusso di dati digitali (bitstream) tramite un convertitore analogico-digitale interno.
Memoria RAM: Memorizza temporaneamente questi dati in una RAM dinamica interna da 44 Kbit.
Conversione DAC: Dopo un intervallo di tempo prestabilito, i dati vengono prelevati dalla memoria e riconvertiti in segnale analogico.
Filtrazione Analogica: Il processore si limita esclusivamente a "ritardare" il suono; la gestione del segnale e il filtraggio avvengono esternamente tramite amplificatori operazionali e filtri analogici dedicati, conferendo al chip quel caratteristico calore sonoro simile ai vecchi delay analogici BBD (Bucket Brigade Device).
Caratteristiche Tecniche Principali
- Alimentazione (\(V_{CC}\)): Richiede rigorosamente 5V regolati (operativo tra 4.5V e 5.5V). Tensioni superiori ai 6V distruggono istantaneamente il chip.
- Consumo di corrente: Circa 15mA - 30mA al massimo.
- Tempo di Delay: Standard da circa 30 ms fino a 340 ms (da scheda tecnica), ma estendibile oltre i 600 ms modificando i componenti esterni.
- Distorsione armonica bassa: THD < 0.5% tipica.
- Rapporto segnale/rumore: No < -90 dBV tipico.
