Il

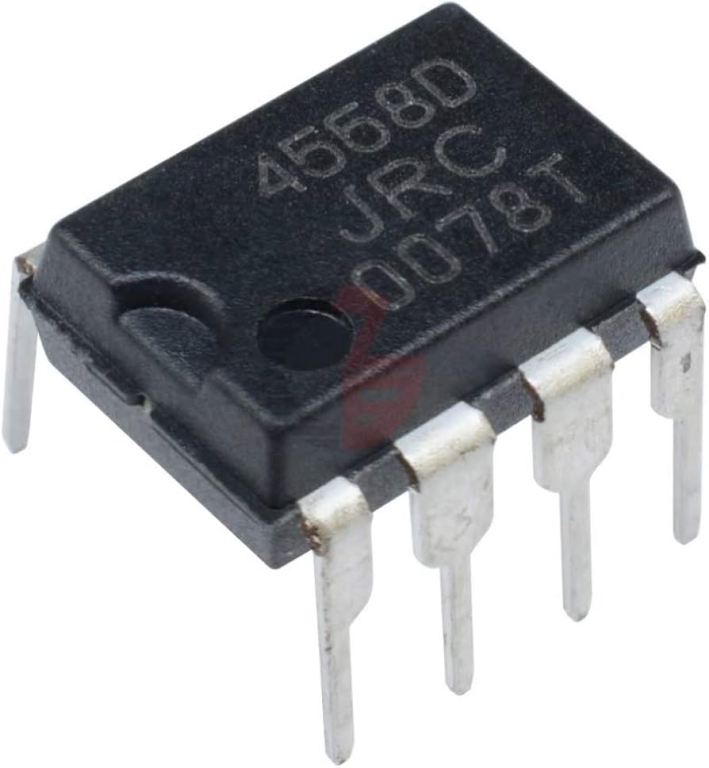

JRC4558 è un famosissimo
doppio amplificatore operazionale (op-amp) economico ad alte prestazioni, integrato in un singolo chip di silicio con tecnologia bipolare. Prodotto originariamente dalla New Japan Radio (NJR/JRC), questo circuito integrato a 8 pin è diventato un'icona leggendaria nell'elettronica analogica, in particolare nel mondo dell'audio e dei
pedali per chitarra (è il cuore pulsante del celebre overdrive
Ibanez Tube Screamer TS9/TS808).
Piedinatura (Pinout)
Il JRC4558 segue la configurazione standard dei doppi op-amp a 8 pin (compatibile pin-a-pin con LM358, NE5532 o MC1458).
Pin 1: Uscita Amplificatore A (OUT A)
Pin 2: Ingresso invertente Amplificatore A (– IN A)
Pin 3: Ingresso non invertente Amplificatore A (+ IN A)
Pin 4: Alimentazione negativa (\(-V_{CC}\)) o Massa (GND)
Pin 5: Ingresso non invertente Amplificatore B (+ IN B)
Pin 6: Ingresso invertente Amplificatore B (– IN B)
Pin 7: Uscita Amplificatore B (OUT B)
