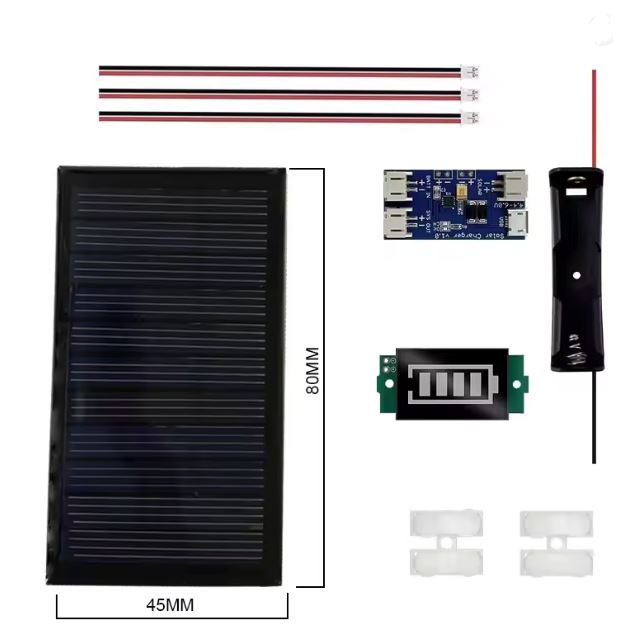

Il modulo è un caricabatterie solare per batterie al litio basato sul chip CN3065.
È progettato per caricare una batteria 18650 agli ioni di litio (3,7V) utilizzando l'energia di un pannello solare o tramite una porta USB 5vdc.

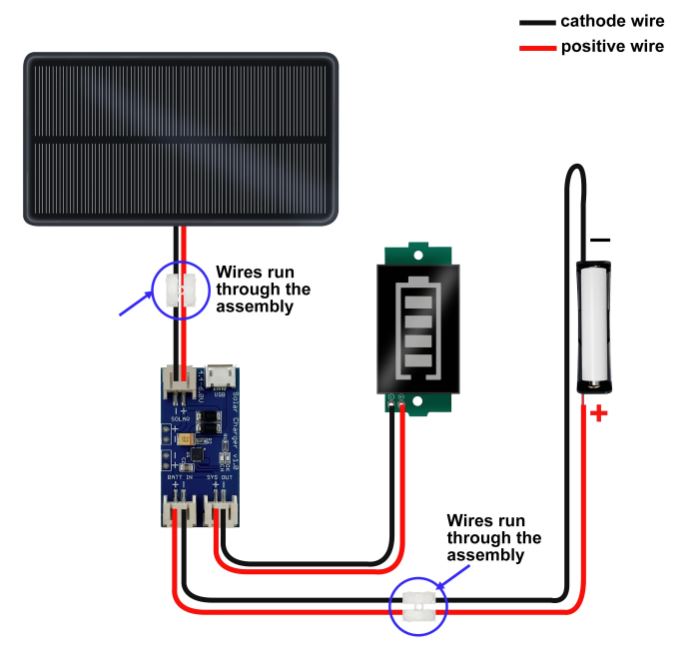

Schema di Collegamento
Per utilizzare correttamente il modulo, effettua i seguenti collegamenti utilizzando i connettori JST-PH a 2 pin:
- SOLAR (Ingresso Solare): Collega qui il pannello solare. La tensione di ingresso deve essere compresa tra 4,4V e 6V.
- BATT IN (Batteria): Collega la batteria al litio ricaricabile da 3,7V.
- SYS OUT (Carico/Sistema): Collega il display che indica il livello di carica della batteria.
- Porta USB: Può essere utilizzata come fonte di ricarica alternativa (5V) quando non c'è luce solare sufficiente.
Indicatori LED di Stato
La scheda dispone di due LED per monitorare il processo di ricarica:
- LED Rosso (CH): Indica che la batteria è in fase di ricarica.
- LED Verde (OK): Indica che la ricarica è completa.
Caratteristiche Tecniche Principali
- Corrente di carica massima: 500 mA (predefinita), regolabile tramite resistenza esterna fino a 1000 mA.
- Tensione di ricarica: Fissa a 4,2V con una precisione dell'1%.
- Gestione intelligente: Il modulo regola automaticamente la corrente di ricarica in base alla potenza disponibile dal pannello solare.
