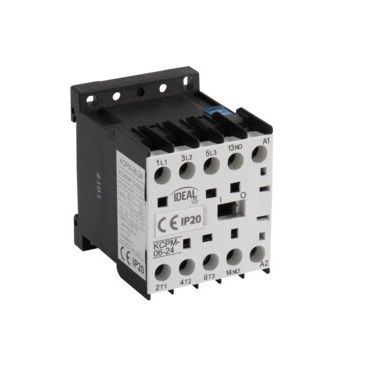

Contattore di potenza mini AC-3 6A bobina 24V AC
Il contattore di potenza mini è un dispositivo compatto progettato per il comando e la commutazione di circuiti in corrente alternata in categoria d’utilizzo AC-3, ideale per il controllo di motori elettrici, sistemi di automazione e applicazioni industriali leggere.
Grazie alla bobina di alimentazione a 24 V AC e alla struttura modulare con montaggio su guida DIN TH35, offre installazione semplice, affidabilità nel tempo e ingombri ridotti nei quadri elettrici. È dotato di un contatto ausiliario 1NO integrato di serie per funzioni di segnalazione o comando.
Caratteristiche principali
Contattore di potenza compatto per circuiti AC
Categoria di utilizzo AC-3 per comando motori
Bobina di alimentazione 24 V AC – 50 Hz
Contatto ausiliario integrato 1NO
Montaggio su guida DIN TH35
Struttura compatta e robusta
Elevata durata elettrica e meccanica
Grado di protezione IP20
Specifiche tecniche
Corrente nominale Ie: 6 A
Corrente termica Ith: 20 A
Tensione nominale di impiego (Ue): 400 V
Tensione nominale di isolamento (Ui): 690 V
Tensione impulso (Uimp): 6000 V
Potenza nominale AC-3: – 220-240 V: 1,5 kW – 380-400 V: 2,2 kW – 660-690 V: 3 kW
Corrente nominale AC-4 a 380 V: 2,6 A
Corrente nominale AC-1 a 440 V: 20 A
Numero contatti principali: 3
Numero contatti ausiliari: 1
Tipo collegamento: morsettiera
Coppia di serraggio: 0,8 Nm
Frequenza di commutazione elettrica: – AC-3: 1200 operazioni/ora – AC-4: 300 operazioni/ora
Frequenza di commutazione meccanica: 3600 operazioni/ora
Durata elettrica AC-3: 1.000.000 cicli
Durata meccanica: 10.000.000 cicli
Peso: 176 g
Normativa: EN 60947-4-1
Soluzione ideale per quadri di comando, automazioni industriali, impianti di ventilazione, pompe e macchinari dove è richiesto un contattore compatto e affidabile con bobina a bassa tensione.
