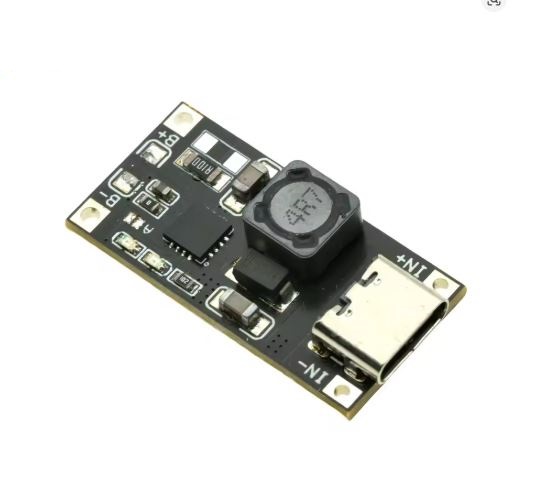

TP5000 scheda di ricarica per batterie al litio con connettore USB Type-C
Caratteristiche principali:
- Controller di ricarica: Chip IC TP5000.
- Tensione d'ingresso: Da 4.5V a 9V DC (tramite porta USB Type-C o pad
IN+ / IN-).
- Tipi di batterie supportate:
- Batterie Li-ion / Li-Po a 1 cella (tensione di fine carica a 4.2V).
- Batterie LiFePO4 (lD-ferro-fosfato) a 1 cella (tensione di fine carica a 3.6V / 3.2V nominali).
- Corrente di carica: Fino a 1A (configurabile).
- Configurazione: Di base è impostato per LiFePO4 (3.6V); per usarlo con batterie Li-ion classiche a 4.2V, è necessario ponticellare/chiudere il pad contrassegnato con la lettera A sulla scheda.
- Connessioni:
IN+ / IN- per l'alimentazione in ingresso (o tramite connettore Type-C).
B+ / B- da collegare ai poli della batteria.
