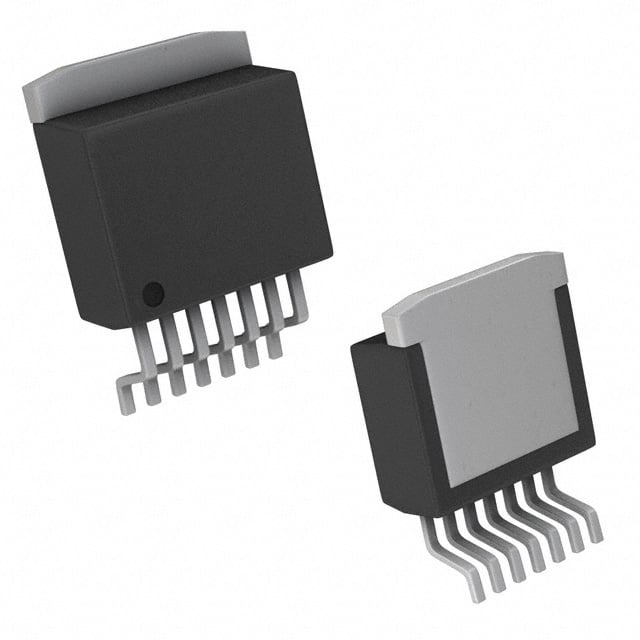

Il BTS7960B (spesso venduto come modulo IBT_2) è un driver per motori in corrente continua (DC) ad alta potenza. È basato sulla tecnologia NovalithIC™ di Infineon ed è composto da un circuito integrato a semiponte ad alta corrente. Sulle schede commerciali vengono utilizzati due chip BTS7960B accoppiati per formare un ponte H completo, ideale per controllare la velocità e la direzione di rotazione di motori robusti (come i motori 775 o quelli dei tergicristalli).
Caratteristiche Tecniche Principali
Corrente di picco: Fino a 43 A (con dissipazione termica adeguata).
Tensione operativa del motore: Da 5,5V a 27V DC.
Tensione logica di controllo: Compatibile con segnali da 3,3V e 5V (Arduino, ESP32, STM32, Raspberry Pi).
Frequenza PWM: Supporta frequenze di controllo fino a 25 kHz.
Protezioni integrate: Protezione da sovracorrente, sovratensione, sottotensione e spegnimento termico automatico.
Isolamento: La maggior parte delle schede include un chip buffer (74HC244) per isolare elettricamente il microcontrollore dal circuito di potenza del motore, salvaguardando la logica di controllo.
