L'ISL88739AHRZ è un circuito integrato di gestione della carica (Battery Charger IC) ad alte prestazioni prodotto da Renesas Electronics (originariamente sviluppato da Intersil). Viene impiegato principalmente nelle schede madri di laptop, notebook e dispositivi portatili per gestire in modo intelligente la ricarica della batteria e il bilanciamento dell'energia tra l'alimentatore e il sistema.
Caratteristiche Principali e Funzionamento
Configurazione Flessibile: Può operare sia come caricabatterie Hybrid Power Boost (HPB) che come caricabatterie Narrow VDC (NVDC).
Supporto Multi-Cella: Gestisce pacchi batteria ricaricabili agli ioni di litio (Li-ion) o polimeri di litio (Li-Po) da 2, 3 o 4 celle.
Modalità Turbo: Permette alla batteria e all'alimentatore di rete di lavorare insieme per erogare energia contemporaneamente quando il carico del sistema supera la capacità massima del solo alimentatore.
Efficienza con NFET: Utilizza MOSFET a canale N (NFET) per tutti i commutatori, garantendo un costo ridotto dei componenti (BOM) e una perdita di potenza minima.
Interfaccia SMBus: Consente la programmazione digitale dei parametri e il monitoraggio dello stato di carica tramite protocollo di comunicazione SMBus / I²C.
Tecnologia R3™: Sfrutta la modulazione Robust Ripple Regulator per un'eccellente efficienza a carichi ridotti e una risposta dinamica rapidissima
Specifiche Tecniche Specifiche

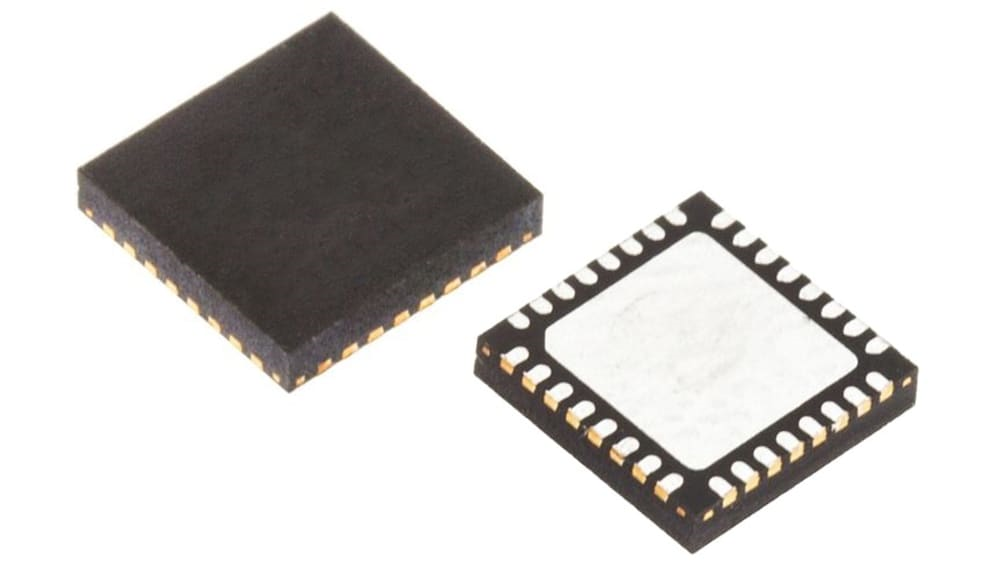

Package: Formato QFN-32 a montaggio superficiale (SMD), con dimensioni di 4 × 4 mm.
Tensione di Alimentazione: Supporta un ingresso operativo compreso tra 8V e 22V.
Frequenza di Switching: Configurabile su 16 opzioni distinte comprese tra 350kHz e 1MHz.
Conformità: Pienamente conforme ai requisiti Intel PROCHOT# per la protezione termica ed elettrica della piattaforma
