Tipo: IGBT + Diodo antiparallelo
Tipo di canale IGBT: N
Valori massimi assoluti
Pc ? - Dissipazione di potenza massima: 416 W
|Vce|? - Tensione massima collettore-emettitore: 650 V
|Vge|? - Tensione massima gate-emettitore: 30 V
|Ic| ? - Corrente massima del collettore: 120 A a 25?
Tj ? - Temperatura massima di giunzione: 150 ?
Caratteristiche elettriche
|VCEsat| ? - Tensione di saturazione collettore-emettitore, tipica: 1,95 V a 25?
|VGEth| ? - Tensione di soglia GE massima: 4,6 V
tr ? - Tempo di salita, tipico: 80 nS
Coes? - Capacità di uscita, tipica: 185 pF
Qg ? - Carica totale del gate, tipica: 84 nC

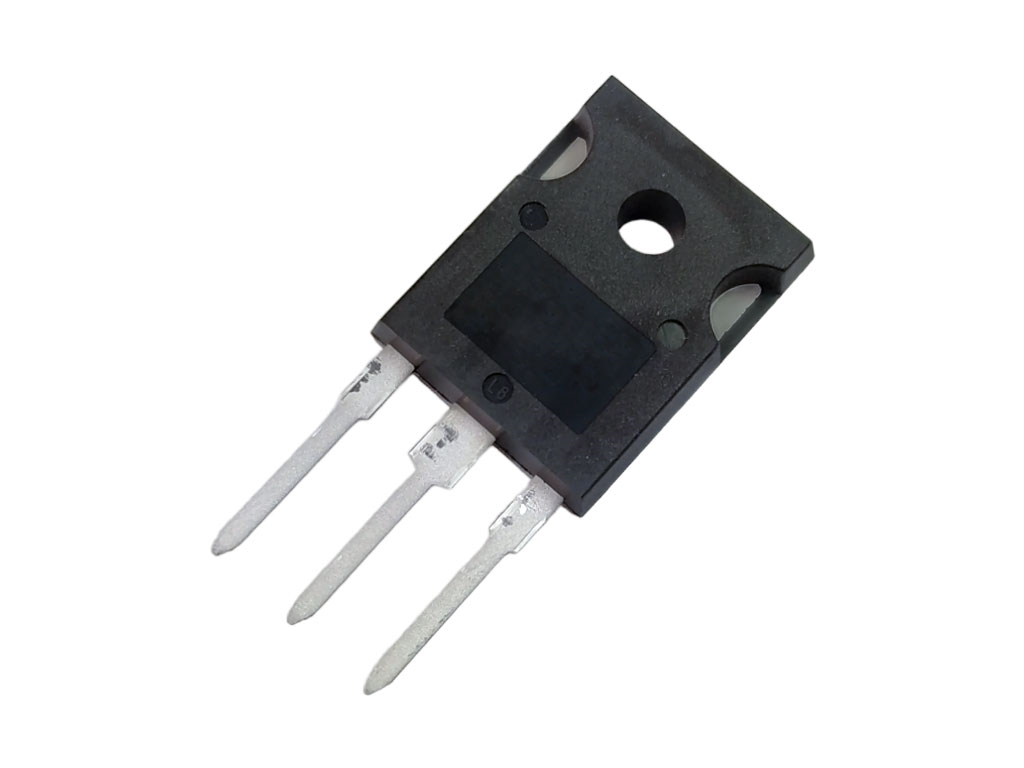

Confezione: TO247
