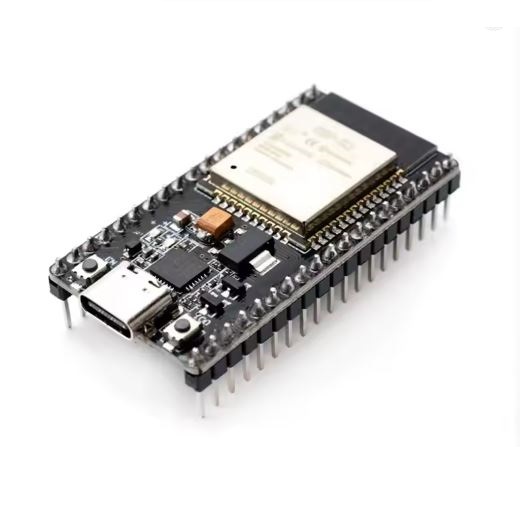

Scheda di sviluppo ESP32 (NodeMCU / DevKitC) nella versione a 38 pin con porta USB Type-C.
Questo modello si basa sul modulo ESP-WROOM-32 e integra la connettività Wi-Fi a 2.4 GHz e Bluetooth (v4.2 e BLE). Utilizza solitamente un convertitore USB-Seriale integrato come il chip CP2102 o CH340 per consentire la programmazione e l'alimentazione diretta tramite il cavo Type-C.
Disposizione tipica dei Pin (Pinout Standard)
La variante a 38 pin (19 pin per lato) espone la maggior parte delle funzionalità del chip rispetto alla classica versione a 30 pin. Di seguito è riportata la piedinatura standard di riferimento per questa scheda:
?? Avvertenze importanti per l'uso dei PIN
- Perni della Flash interna (GPIO 6 a 11): La versione a 38 pin rende accessibili fisicamente i pin contrassegnati come
CLK, CMD, SD0, SD1, SD2, SD3 (corrispondenti ai GPIO 6, 7, 8, 9, 10, 11). Non utilizzarli mai per collegare sensori o LED: sono cablati direttamente alla memoria flash integrata del modulo. Se usati, la scheda andrà in crash o in un ciclo continuo di riavvio (boot loop).
- Pin solo di Input (GPIO 34, 35, 36/VP, 39/VN): Questi quattro pin possono essere configurati esclusivamente come ingressi (es. per leggere sensori analogici ADC). Non possiedono resistori di pull-up o pull-down interni e non possono essere usati come uscite digitali per pilotare componenti.
- Livelli logici a 3.3V: Tutti i pin di I/O tollerano al massimo 3.3 Volt. Collegare direttamente segnali a 5V (provenienti ad esempio da alcuni moduli Arduino) danneggia irreparabilmente il microcontrollore
