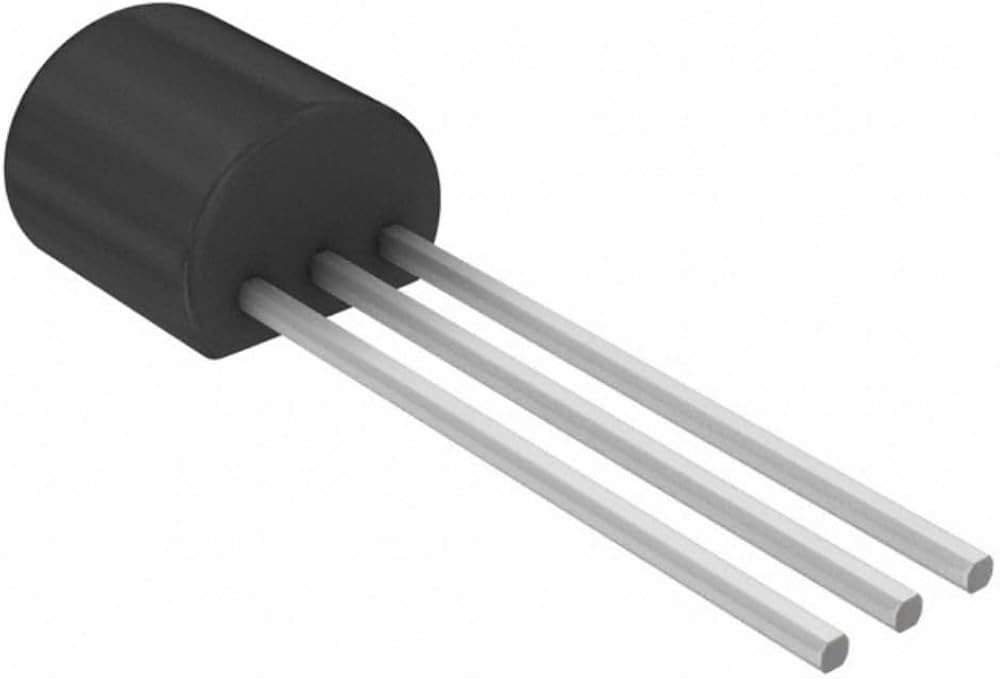

Il 2N5461 è un transistor JFET a canale P a svuotamento (depletion mode) alloggiato in un package standard TO-92 a tre pin. Viene utilizzato prevalentemente in circuiti di amplificazione audio a basso livello, strumentazione e applicazioni a basso rumore che richiedono sorgenti di segnale ad alta impedenza.
Specifiche Tecniche Principali
- Tipo di transistor: JFET a canale P
- Tensione di breakdown Gate-Source (\(V_{(BR)GSS}\)): Minimo 40 V
- Corrente di Drain a \(V_{GS} = 0\) (\(I_{DSS}\)): Compresa tra -2 mA e -9 mA (a \(V_{DS} = 15V\))
- Corrente di Drain continua massima (\(I_{D}\)): 10 mA
- Dissipazione di potenza massima (\(P_{D}\)): 350 mW
- Transconduttanza (\(g_{fs}\)): Da 1000 a 6000 µmhos (a f = 1.0 kHz)
Piedinatura (Pinout - Package TO-92)
Guardando la parte piatta del componente (quella con le scritte) con i piedini rivolti verso il basso, la configurazione da sinistra a destra è la seguente:
- Gate (G): Terminale di controllo
- Source (S): Terminale di ingresso/comune
- Drain (D): Terminale di uscita
(Nota del produttore: in molte applicazioni di questo tipo di JFET, Source e Drain sono strutturalmente intercambiabili). [1]
Stato di Produzione e Sostituti
Il componente originale di produttori storici come
onsemi e Fairchild Semiconductor è attualmente classificato come
obsoleto (EOL). Tuttavia, è ancora facilmente reperibile sul mercato sotto forma di stock residui o tramite produttori specializzati in componenti legacy come InterFET o Central Semiconductor.
- Equivalenti a foro passante (THT): 2N5460 (con \(I_{DSS}\) inferiore) o 2N5462 (con \(I_{DSS}\) superiore).
- Equivalente a montaggio superficiale (SMD): MMBF5461 (in package SOT-23)
