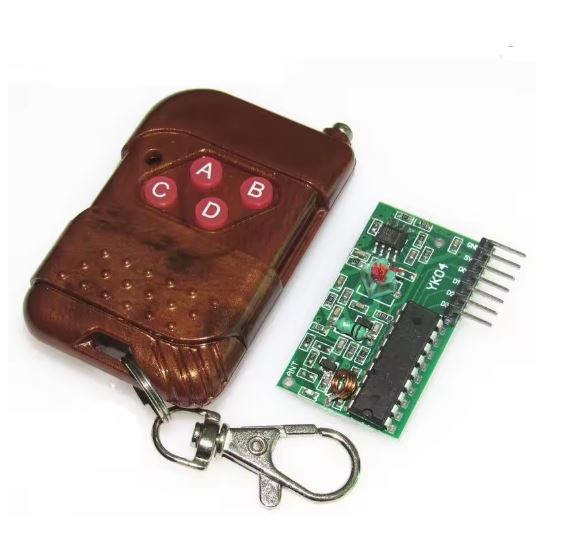

Il dispositivo è un kit di controllo remoto wireless a radiofrequenza (RF) a 4 canali, comunemente identificato con la sigla YK04.
Utilizza la coppia di circuiti integrati IC 2262 (trasmettitore all'interno del telecomando) e IC 2272 (ricevitore sulla scheda verde), operando tipicamente a una frequenza di 433 MHz.
Caratteristiche Principali del Sistema
- Decodifica ASK (Amplitude Shift Keying): Gestisce la trasmissione del segnale radio in modo stabile riducendo al minimo le interferenze software.
- Modalità Momentanea (M4): Il ricevitore standard integrato (solitamente il chip PT2272-M4) lavora in modalità non-bloccante; l'uscita corrispondente rimane nello stato logico ALTO (5V) solo finché il relativo pulsante sul telecomando viene tenuto premuto. Quando il tasto viene rilasciato, l'uscita torna a zero.
- Nessuna programmazione richiesta: È una soluzione puramente hardware "plug-and-play" che invia segnali senza la necessità di librerie software complesse, rendendolo ideale sia per l'uso diretto con relè sia per l'interfacciamento con schede come Arduino o Raspberry Pi.
Piedinatura (Pinout) della Scheda Ricevitrice
- La scheda verde presenta un connettore a 7 pin. Ecco la funzione di ciascun terminale partendo da un'estremità:
Pin 1 - VT - Valid Transmission (Trasmissione Valida). Questo pin si porta a livello logico ALTO (5V) ogni volta che la scheda riceve un qualsiasi segnale valido proveniente dal telecomando associato.
Pin 2 - D3 - Uscita digitale associata al Pulsante D del telecomando.
Pin 3 - D2 - Uscita digitale associata al Pulsante C del telecomando.
Pin 4 - D1 - Uscita digitale associata al Pulsante B del telecomando.
Pin 5 - D0 - Uscita digitale associata al Pulsante A del telecomando.
Pin 6 - 5V / VCC - Pin di alimentazione positiva del ricevitore (richiede +5V DC).
Pin 7 - GND - Collegamento a massa / polo negativo dell'alimentazione.
