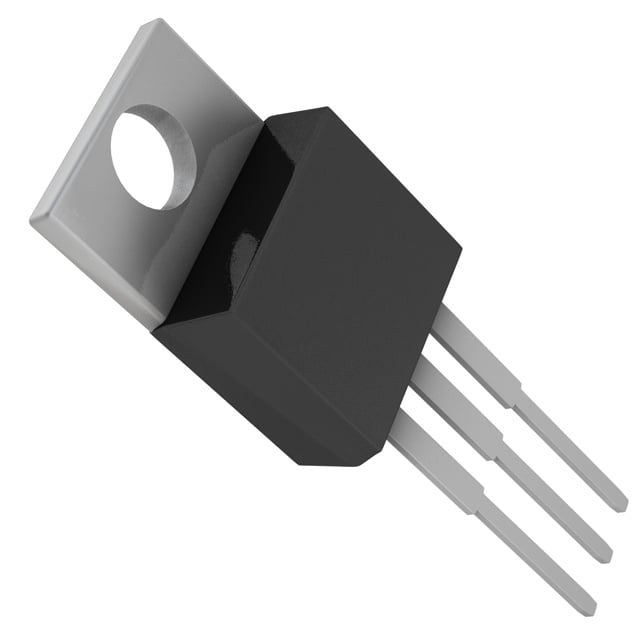

L'LT1083CT è un regolatore di tensione lineare positivo di tipo Low Dropout (LDO) ad alte prestazioni, originariamente progettato da Linear Technology (ora Analog Devices). Questo specifico modello si distingue per la capacità di erogare correnti elevate ed è alloggiato in un package plastico TO-220 a 3 pin.
Caratteristiche Principali
- Corrente di uscita massima: Fino a 7,5 A.
- Tensione di dropout (LDO): Massima di 1,5 V a pieno carico (può scendere fino a 1 V con carichi ridotti).
- Tensione di uscita: Regolabile (versione ADJ) da 1,25 V a 30 V-33 V tramite un partitore di resistenze esterno.
- Tensione di ingresso massima: Fino a 30 V (con un differenziale massimo ingresso-uscita consigliato di 30 V).
- Protezioni integrate: Limitatore di corrente (protezione da cortocircuito) e protezione da sovraccarico termico (shutdown automatico).
Pinout (TO-220 vista frontale)
Guardando il componente frontalmente (con le scritte visibili e i pin rivolti verso il basso):
- Pin 1 - ADJUST / GND: Pin di regolazione per impostare la tensione di uscita (va collegato a massa nelle varianti a tensione fissa).
- Pin 2 - OUTPUT: Tensione di uscita regolata (collegato elettricamente anche all'aletta metallica posteriore del package).
- Pin 3 - INPUT: Tensione di ingresso non regolata.]
Requisiti di Progettazione
Per garantire la stabilità del circuito ed evitare auto-oscillazioni, l'LT1083CT richiede obbligatoriamente un condensatore di uscita (solitamente di capacità pari o superiore a 10 µF, preferibilmente al tantalio o elettrolitico a bassa ESR). Data l'elevata corrente gestibile (7,5 A), l'uso di un dissipatore di calore adeguato è fondamentale per prevenire l'attivazione della protezione termica interna.
