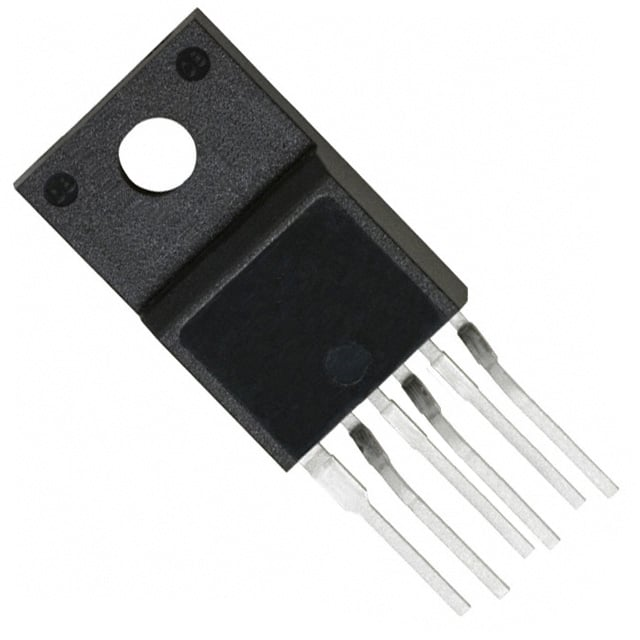

L'integrato STR-W6052S (noto comunemente come W6052S) è un
circuito integrato di potenza regolatore PWM Off-Line prodotto da Sanken Electric. Questo componente combina in un unico package
TO-220F a 6 pin sia un controller PWM in modalità corrente sia un MOSFET di potenza ad alta tensione. È largamente impiegato nelle sezioni di alimentazione (
switching) di elettrodomestici, monitor e televisori (specialmente Samsung).
Caratteristiche Principali
- Tensione MOSFET (\(V_{DSS}\)): Minimo 650 V.
- Resistenza in conduzione (\(R_{DS(on)}\)): Massimo 2.8 O.
- Potenza di uscita massima: Fino a 60 W a 230 V CA e fino a 40 W con ingresso universale (85 ÷ 265 V CA).
- Frequenza di oscillazione tipica: 67 kHz.
- Basso consumo in Standby: Minore di 30 mW in assenza di carico grazie alla commutazione automatica in modalità Burst (Burst Oscillation). [1, 2, 3, 5]
