L'

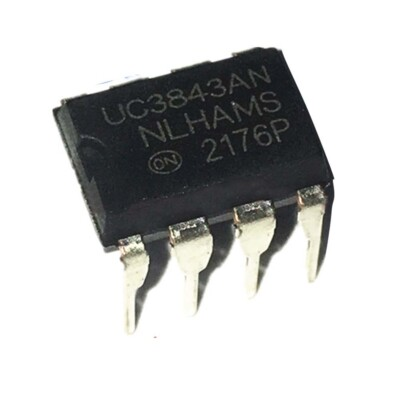

UC3843AN è un
circuito integrato controller PWM a controllo di corrente (Current-Mode) ad alte prestazioni. È ampiamente utilizzato per progettare alimentatori a commutazione (SMPS) e convertitori DC-DC grazie alla sua capacità di regolare con precisione la potenza e proteggere i circuiti riducendo al minimo i componenti esterni.
La lettera
"N" indica il tipo di contenitore, ovvero il formato plastico
DIP a 8 pin (Thru-Hole), ideale per il montaggio su schede tradizionali o prototipi.
Specifiche Tecniche Chiave
- Tensione di alimentazione (\(V_{CC}\)): Fino a 30 V.
- Soglie UVLO (Blocco da Sottotensione): Accensione a 8.4 V e spegnimento a 7.6 V. Questa bassa tensione di soglia lo rende perfetto per applicazioni a bassa tensione o alimentate a batteria (a differenza dell'UC3842 che richiede circa 16 V per avviarsi).
- Frequenza di oscillazione: Regolabile fino a 500 kHz tramite resistenza e condensatore esterni.
- Duty Cycle Massimo: Fino al 100% (tipicamente limitato a circa 96% - 97%).
- Corrente di uscita (Pin 6): Fino a ± 1 A di picco, con uno stadio di uscita Totem-Pole ottimizzato per pilotare direttamente il Gate di MOSFET di potenza a canale N.
- Tensione di riferimento interna (\(V_{REF}\)): 5.0 V stabilizzata.
