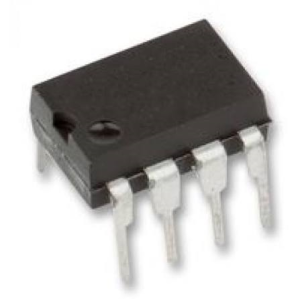

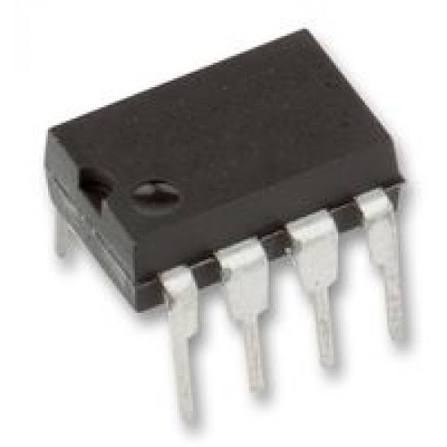

L'
ICL7660S è un
convertitore di tensione monolitico CMOS a pompa di carica (
charge pump), evoluzione migliorata dello standard industriale ICL7660. Viene utilizzato principalmente come
invertitore di polarità (da tensione positiva a negativa) o come
duplicatore di tensione, richiedendo pochissimi componenti esterni (solitamente solo due condensatori).
Caratteristiche Principali
- Tensione di ingresso estesa: Da 1.5 V a 12 V.
- Corrente di uscita: Ottimale per bassi carichi, tipicamente fino a 10 mA - 20 mA.
- Efficienza energetica: Fino al 96% di efficienza di potenza e 99% di efficienza di conversione della tensione.
- Pin Boost integrato (Pin 1): Permette di aumentare la frequenza interna dell'oscillatore per ridurre l'impedenza di uscita e utilizzare condensatori più piccoli.
- Nessun diodo esterno: A differenza del vecchio 7660, la versione "S" non necessita di un diodo di protezione in serie all'uscita per tensioni elevate.
