L'SN74HC174N di Texas Instruments è un circuito integrato (CI) logico contenente sei flip-flop di tipo D con trigger a fronte positivo e un ingresso di clear comune (CLR). Questo componente è ampiamente utilizzato come registro buffer/storage o generatore di pattern.
Caratteristiche e Specifiche Tecniche

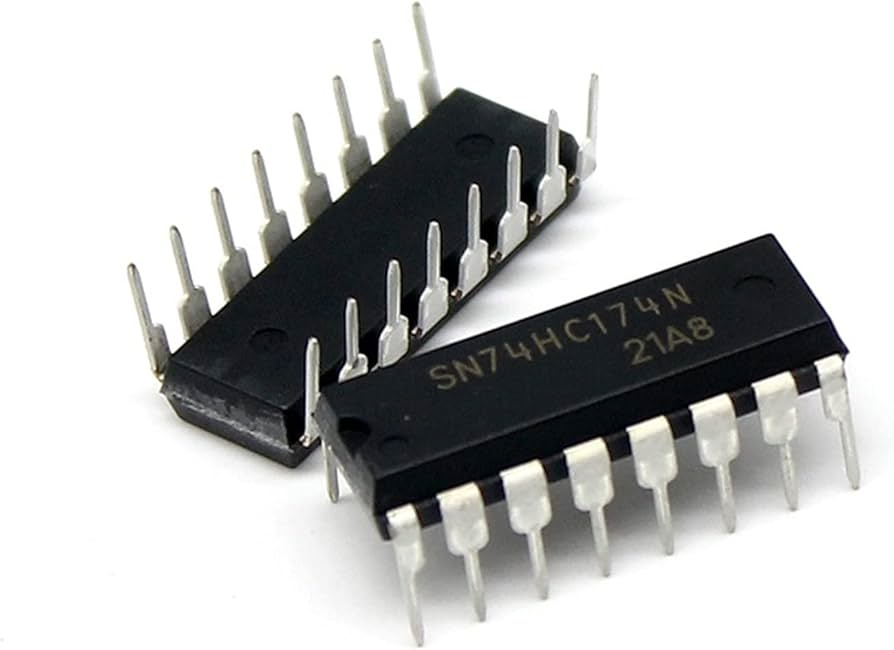

Il CI SN74HC174N, nel package PDIP (Dual In-line Package) a 16 pin per montaggio a foro passante (through-hole), offre prestazioni ad alta velocità e basso consumo energetico.
Le specifiche principali includono:
Tensione di alimentazione: Ampio intervallo operativo da 2 V a 6 V.
Consumo energetico: Basso, con un massimo di 80 µA di corrente di alimentazione.
Frequenza di clock: Frequenza massima tipica di 28 MHz.
Uscite: Possono pilotare fino a 10 carichi LSTTL.
Ingressi: Bassa corrente di ingresso massima di 1 µA.
Funzionamento: Tutti i sei flip-flop rispondono a un segnale di clock (CLK) e a un ingresso di clear (CLR) comuni.
