Il CX8508 è un regolatore buck sincrono monolitico. Il dispositivo integra MOSFET da 100 mO che forniscono una corrente di carico continua di 2 A su un ampio intervallo di tensione di ingresso operativo da 4,75 V a 25 V. Il controllo in modalità di corrente fornisce una rapida risposta ai transitori e un limite di corrente ciclo per ciclo.

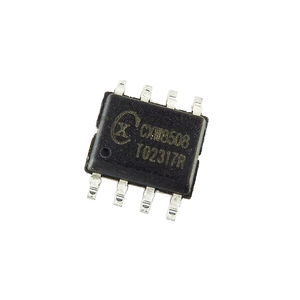

Un soft-start regolabile previene la corrente di spunto all'accensione. In modalità di spegnimento, la corrente di alimentazione scende al di sotto di 1 µA. Questo dispositivo, disponibile in un package SOIC a 8 pin, offre una soluzione di sistema molto compatta con una dipendenza minima da componenti esterni.
Il CX8508 è un regolatore step-down sincrono, raddrizzato, in modalità di corrente. Regola le tensioni di ingresso da 4,75 V a 25 V fino a una tensione di uscita di soli 0,925 V e fornisce fino a 2 A di corrente di carico. Il CX8508 utilizza il controllo in modalità di corrente per regolare la tensione di uscita. La tensione di uscita viene misurata su FB tramite un partitore di tensione resistivo e amplificata tramite l'amplificatore di errore di transconduttanza interno. La tensione sul pin COMP viene confrontata con la corrente di commutazione misurata internamente per controllare la tensione di uscita.
Il convertitore utilizza switch MOSFET a canale N interni per ridurre la tensione di ingresso alla tensione di uscita regolata. Poiché il MOSFET sul lato alto richiede una tensione di gate maggiore della tensione di ingresso, è necessario un condensatore di boost collegato tra SW e BS per pilotare il gate sul lato alto. Il condensatore di boost viene caricato dalla linea interna a 5 V quando SW è basso.
CARATTERISTICHE
1. Corrente di uscita 2A
2. Ampio intervallo di ingresso operativo da 4,75V a 25V
3. Interruttori MOSFET di potenza integrati da 100mO
4. Uscita regolabile da 0,925V a 20V
5. Efficienza fino al 95%
6. Soft-start programmabile
7. Stabile con condensatori di uscita ceramici a basso ESR
8. Frequenza fissa di 400KHz
9. Protezione da sovracorrente ciclo per ciclo
10. Blocco di sottotensione in ingresso
11. Package SOIC a 8 pin termicamente migliorato
