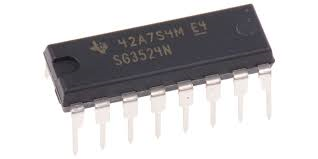

SG3524 INTEGRATO REGOLATORE PWM
|
|
|
|

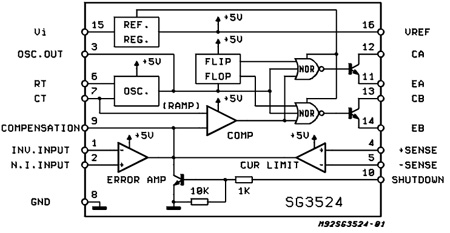

DescrizioneL'SG3524 incorpora in un unico chip monolitico tutte le funzioni necessarie per la realizzazione di inverter di alimentazione di regolazione o regolatori switching. Possono essere utilizzati anche come elemento di controllo per applicazioni ad alta potenza. La famiglia SG3524 è stata progettata per regolatori a commutazione di polarità, convertitori c.c./c.c. accoppiati a trasformatore, duplicatori di tensione senza trasformatore e applicazioni di convertitori di polarità che utilizzano tecniche di modulazione di larghezza di impulso a frequenza fissa. Le doppie uscite alternate consentono applicazioni single-ended o push-pull. Ogni dispositivo include un riferimento a bordo, un amplificatore di errore, un oscillatore programmabile, un flip flop con guida a impulsi, due transistor di uscita non vincolati, un comparatore ad alto guadagno e circuiti di limitazione e spegnimento della corrente.
Tutte le funzionalità
- CIRCUITO COMPLETO DI CONTROLLO DELLA POTENZA PWM
- BASSA CORRENTE DI STANDBY 8mA TIPICA
- USCITE SENZA IMPEGNO PER APPLICAZIONI SINGLEENDED O PUSH PULL
- VARIAZIONE MASSIMA DELLA TEMPERATURA DELL'1% DELLA TENSIONE DI RIFERIMENTO
- FUNZIONAMENTO FINO A 300 KHz
|
|
|
.png)
