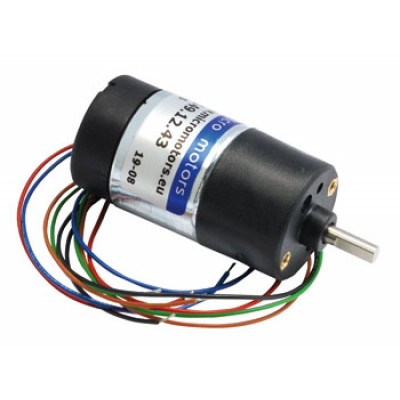

Motoriduttore 12Vdc con rapporto di riduzione 43:1 ed encoder ad effetto di Hall

Motoriduttore a 12 Vdc con rapporto di riduzione 43:1 ed encoder ad effetto di Hall. Direzione di rotazione secondo polarità.

Questi interruttori ad effetto Hall, sono sensori altamente stabili termicamente e resistenti alle sollecitazioni meccaniche, sono maggiormente utilizzati in applicazioni dove il campo magnetico varia rapidamente e il valore di campo residuo è basso. Ciascun dispositivo include un regolatore di tensione, un generatore di Hall, un circuito stabilizzatore di temperatura, un amplificatore di segnale stabilizzato a chopper, un comparatore di Schmitt ed un mosfet a drain aperto, compresi su di un solo "chip" di silicio. Il regolatore di tensione permette di alimentare il dispositivo con tensione compresa tra 3,5 e 24 V. Il mosfet di uscita può sopportare correnti di 20 mA massimo. Con opportuno valore di resistenza di carico in uscita può essere agevolmente interfacciato con logiche bipolari o MOS. Particolarmente indicato per la realizzazione di Robot.

• Tensione nominale: 12 Vdc

• Rapporto di riduzione: 43,3:1

• Coppia: 3,8 Ncm

• Velocità con coppia massima: 40 rpm

• Velocità senza carico: 60 rpm

• Consumo con coppia massima: 50 mA

• Consumo senza carico: < 20 mA

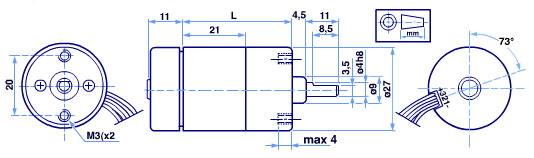

• Lunghezza: 41 mm (L)

• Diametro esterno: 27 mm

• Peso: circa 55 g
