Il TDA2822 è un
circuito integrato amplificatore di potenza audio monolitico a bassa tensione, originariamente progettato da
STMicroelectronics. È estremamente popolare nei progetti di elettronica fai-da-te (DIY) e nei dispositivi portatili come radio AM/FM, lettori multimediali e casse per PC grazie alla sua semplicità d'uso e al costo ridotto.

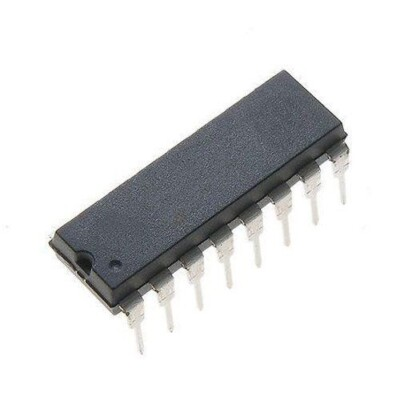

Esiste principalmente in due varianti di package: il TDA2822 standard (spesso in formato DIP-16 o PowerDIP) e il diffusissimo TDA2822M (in formato compatto DIP-8 standard o SO-8 a montaggio superficiale).
Specifiche Tecniche Principali (TDA2822M)
- Tensione di alimentazione: Da 1,8V a 15V DC (ideale per il funzionamento a batterie).
- Configurazione uscite: Doppia (può essere usato in modalità Stereo o in modalità Bridge/BTL per una maggiore potenza in mono).
- Potenza di uscita tipica:
- Circa 0,65W per canale in modalità Stereo (su carico di 4O a 6V).
- Circa 1,35W in modalità Bridge (su carico di 4O a 6V).
- Corrente di riposo: Molto bassa (circa 6-9 mA), ottima per il risparmio energetico.
- Distorsione armonica totale (THD): Bassa distorsione di crossover (circa 0,2%).
