Kit di controllo remoto wireless a infrarossi (IR) per microcontrollori, comunemente utilizzato con piattaforme come Arduino, Raspberry Pi ed ESP32.
È basato sul ricevitore serie HX1838 o KY-022.
Questo kit permette di aggiungere facilmente comandi a distanza a progetti di domotica, robotica e automazione fai-da-te.

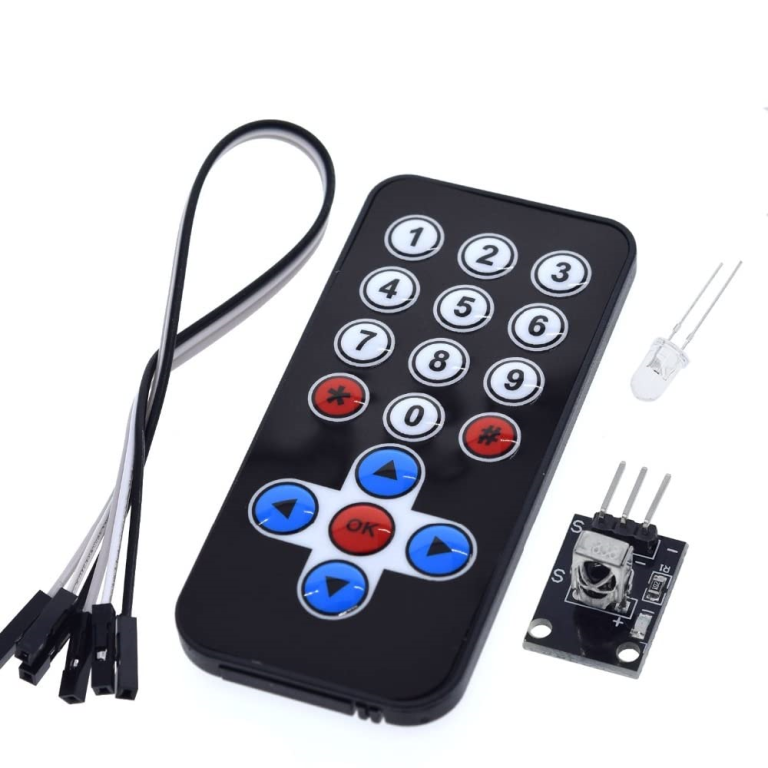

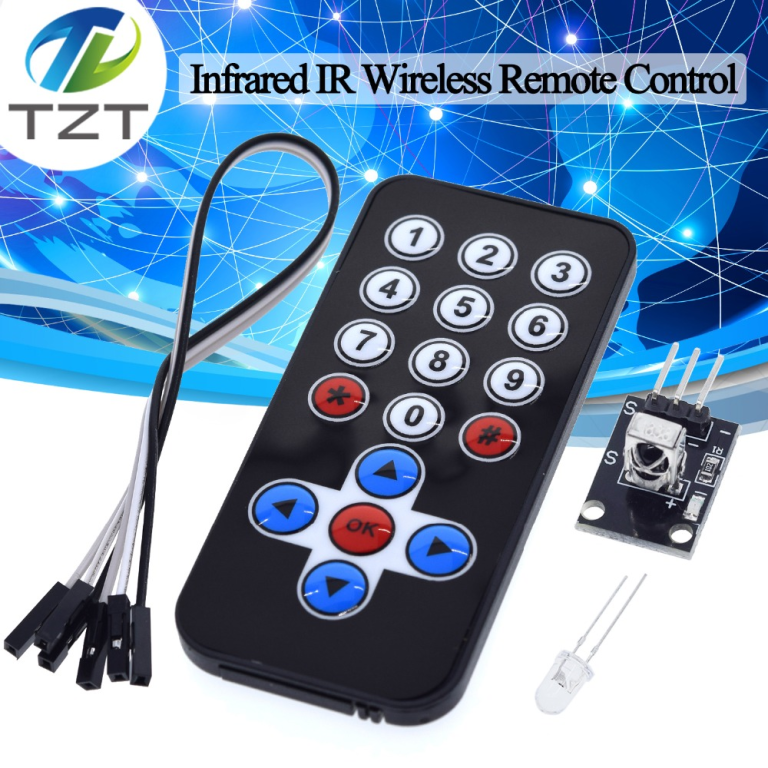

Componenti del Kit
- Telecomando IR ultrasottile: dispone di 17 o 21 tasti (inclusi tastierino numerico e frecce direzionali). Funziona solitamente con una batteria a bottone CR2032 o CR2025.
- Modulo Ricevitore IR (KY-022 / HX1838): la piccola scheda elettronica nera dotata del sensore metallico ricevente a tre pin.
- Diodo LED a Infrarossi (Trasmittente): il componente trasparente sfuso, utile per creare un trasmettitore personalizzato o un ripetitore di segnale.
- Cavi DuPont (Jumper): cavetti necessari per collegare il modulo ricevitore direttamente ai pin della scheda di sviluppo.
Specifiche Tecniche Principali
- Frequenza di ricezione standard: 38 kHz, che garantisce un'ottima immunità alle interferenze luminose ambientali.
- Tensione di alimentazione: 3.3V - 5V DC (perfetta per la logica di Arduino e dei microcontrollori moderni).
- Distanza di trasmissione: Fino a 5-8 metri in condizioni ottimali senza ostacoli interposti.
- Angolo di ricezione: Circa 90° (±45° rispetto all'asse centrale).
Schema di Collegamento del Modulo Ricevitore
Il modulo presenta 3 pin contrassegnati solitamente sul circuito stampato:
- G (o -) ? Collegare al pin GND di Arduino.
- R (o VCC / centro) ? Collegare al pin 5V o 3.3V di Arduino.
- S (o OUT) ? Collegare a un pin digitale di Arduino (es. Pin 11) per leggere la sequenza dei dati decodificati.
